Función y uso de las válvulas de drenaje en el circuito de agua de refrigeración
Las válvulas de drenaje o los topes de drenaje son componentes pequeños pero funcionalmente importantes en el circuito de agua de refrigeración de un motor o sistema de propulsión Volvo Penta. Permiten el drenaje controlado del refrigerante, ya sea para mantenimiento, protección contra heladas, purga después de cambios de refrigerante o para paradas estacionales. Sin puntos de drenaje adecuados, puede ser difícil drenar el sistema completamente, dando lugar a bolsas de aire o líquidos residuales.
Especialmente en sistemas cerrados de agua dulce o circuitos de refrigeración de agua bruta, el agua residual puede causar daños por congelación o corrosión después del funcionamiento. Una válvula de drenaje correctamente colocada reduce significativamente estos riesgos.
Tipos de válvulas y variantes de conexión
Las válvulas de drenaje Volvo Penta están disponibles en varias dimensiones y variantes de conexión para cubrir diferentes áreas del sistema:
-

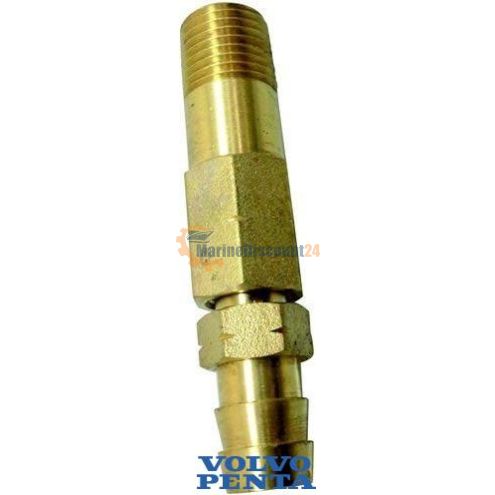

Grifos de drenaje estándar con conexión roscada
-
Válvulas dedrenaje en línea para tuberías de agua de refrigeración
-
Conexiones roscadas: tamaños comunes como 1/8″ o 1/4″.
-

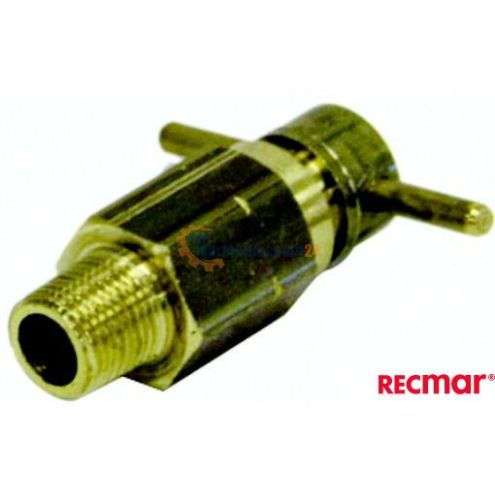

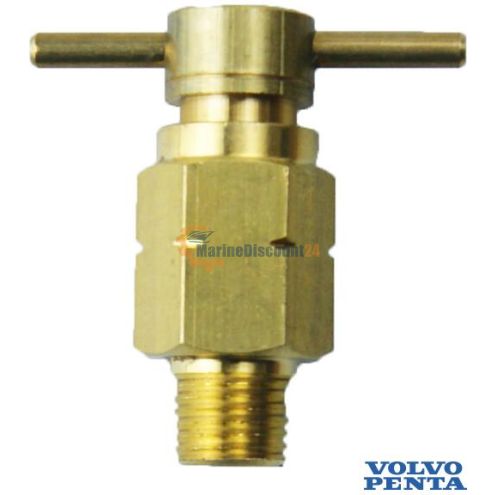

Variantes con palanca o maneta moleteada para facilitar el manejo
La selección depende de la situación de instalación en el sistema de refrigeración: por ejemplo, en el punto más bajo de las tuberías de agua, en el intercambiador de calor o directamente en el bloque motor.
Precisión de ajuste: tipo de motor y número de referencia OEM
Al igual que con otras piezas de repuesto del sistema de refrigeración por agua, el número de referencia OEM es el código de identificación más fiable para las válvulas de drenaje. Esta referencia garantiza que el tamaño de la rosca, el contorno de la junta, el tipo de conexión y el material coincidan exactamente con el lugar de instalación previsto.
Lógica de selección recomendada:
-
Determine el número de referencia OEM de la pieza antigua
-
Comprobar el tipo de motor y el año de fabricación
-
Identificar la ubicación en el circuito de refrigeración (por ejemplo, intercambiador de calor, bomba, bloque)
-
Seleccionar el tamaño y la versión de válvula adecuados
El ajuste preciso de las válvulas de drenaje minimiza el riesgo de pérdida de refrigerante, fugas o tensiones mecánicas en las tuberías.
Instrucciones de instalación y mantenimiento
Los siguientes puntos deben tenerse en cuenta durante los trabajos de instalación y mantenimiento:
-
Despresurizar previamente el sistema: Reduzca la presión del agua de refrigeración antes de instalar o accionar una válvula de drenaje.
-
Limpie las superficies de sellado: Elimine las juntas viejas y la suciedad antes de la instalación.
-
Instalar con el par de apriete correcto: Una fuerza excesiva puede dañar la rosca o la válvula.
-
Comprobación periódica del funcionamiento: Abra y cierre las válvulas periódicamente para mantener su movilidad.
Las válvulas de drenaje que no se mueven con regularidad pueden bloquearse debido a la corrosión o a depósitos y perder su función.
Patrones típicos de avería y diagnóstico
Los síntomas que indican un problema con una válvula de drenaje incluyen
-
Pérdida de refrigerante durante el funcionamiento - Gotas visibles en la conexión de la válvula
-
Agua residual en el sistema después del intento de drenaje - Indica una válvula bloqueada
-
Dificultades con el purgado - Problemas de presión de aire en el circuito de refrigeración
-
Corrosión o resinificación del mecanismo de la válvula
Estos problemas provocan un vaciado incompleto, un aumento de la presión residual o daños debidos al aire atrapado. Se recomienda una inspección periódica durante los intervalos de mantenimiento.
