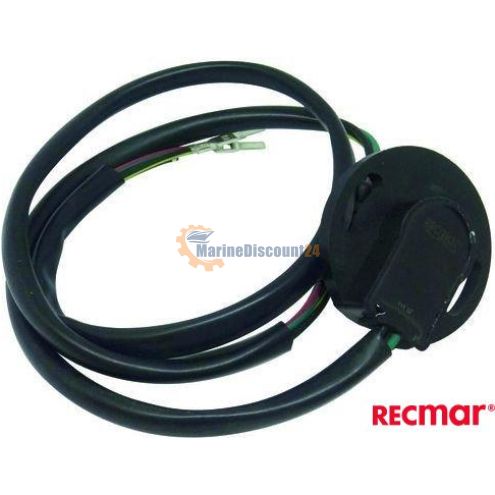

Capteurs de trim Volvo Penta

Fonction et signification des capteurs de trim

Dans les systèmes de trim Volvo Penta, les capteurs de trim enregistrent la position angulaire ou la position de l'entraînement, du safran ou du débattement du vérin et fournissent ces données aux unités de commande et d'affichage. Ces valeurs de mesure guidées par les capteurs soutiennent :

• un réglage angulaire précis

• un ajustement automatique du trim

• performance de conduite stable

• surveillance sûre du système

Dans les systèmes de commande et hydrauliques modernes, les capteurs de trim font partie intégrante de l'efficacité et du confort.

Variantes de capteurs & principes de mesure

Les capteurs de trim Volvo Penta se différencient selon leur utilisation :

• Capteurs d'angle/d'inclinaison : mesurent l'angle de l'entraînement par rapport à la référence de la coque.

• Capteurs de position : détectent la déviation des vérins

• Capteurs d'angle de rotation : fournissent des valeurs de mesure précises à l'électronique de commande.

Selon le système, les capteurs peuvent être de type potentiométrique mécanique ou électronique (par ex. effet Hall, codeur).

Sélection selon le numéro de référence OEM

Le choix des capteurs de trim devrait toujours s'effectuer par le biais du numéro de référence OEM, car il existe différentes plages de mesure, différents types de raccordement et différentes formes de construction :

• Forme de construction & dimension de montage

• Variantes de raccordement / de câble

• Plage de mesure & précision du capteur

Logique de sélection recommandée :

1. Déterminer le numéro de référence OEM de la pièce usagée

2. Vérifier la série d'entraînement & le type de moteur

3. Comparer l'année de construction & la variante de système

4. sélectionner le capteur de trim approprié

Cela permet de garantir le bon fonctionnement et la compatibilité des données dans le système de commande ou d'affichage.

Précision d'adaptation : série d'entraînement & année de construction

Les capteurs de trim doivent être adaptés à la tâche de mesure définie et à l'interface mécanique d'une série d'entraînements donnée (par ex. SX, DPS, DPH). Les différences concernent :

• la position de fixation/montage

• fiche de raccordement & affectation des broches

• Plage de mesure & courbe d'étalonnage

Seuls les capteurs compatibles OEM garantissent une intégration sans problème et des valeurs système correctes.

Instructions de montage et de calibrage

Lors de l'installation d'un capteur de réglage, il faut :

• alignement correct au point de mesure

• contacts électriques propres

• fixation sans tension mécanique

• Calibrage après le montage conformément au manuel d'entretien

Les capteurs non calibrés fournissent des valeurs d'angle ou de position erronées et rendent le contrôle de l'assiette difficile.

Images d'erreurs typiques & diagnostic

Les symptômes fréquents des capteurs de trim défectueux sont :

• affichage incohérent des angles de trim

• messages d'erreur sur l'écran/le boîtier de commande

• des réactions de trim retardées ou imprécises

• des interruptions sporadiques du signal

Un contrôle visuel et fonctionnel permet d'éviter les erreurs d'interprétation du système.
