Sprengzeichnungen für Honda Außenborder
Sprengzeichnungen – auch Explosionszeichnungen genannt – stellen den Aufbau eines Außenbordmotors in einer zerlegten technischen Darstellung dar. Dabei werden sämtliche Bauteile eines Systems einzeln dargestellt und in ihrer Position zueinander visualisiert. Diese Darstellungsform erleichtert die Identifikation einzelner Komponenten und unterstützt bei Wartungs- und Reparaturarbeiten.
Bei Honda Außenbordmotoren werden Sprengzeichnungen häufig zur Zuordnung von Motor-, Getriebe- und Antriebskomponenten genutzt. Mechaniker und Bootseigner können damit die genaue Position eines Bauteils innerhalb des Motors nachvollziehen und passende Ersatzteile identifizieren.
Vorteile von Sprengzeichnungen
Die Nutzung von Explosionszeichnungen bietet mehrere Vorteile bei der Wartung von Bootsmotoren:
-
klare Darstellung der Bauteilstruktur
-
schnelle Identifikation einzelner Komponenten
-
bessere Zuordnung von Ersatzteilen
-
Unterstützung bei Wartung und Reparatur
-
strukturierte Übersicht komplexer Motorbaugruppen
Durch diese visuelle Darstellung lassen sich auch komplexe Baugruppen wie Kurbeltrieb, Zylinderkopf, Kühlsystem oder Unterwassergetriebe nachvollziehen.
Sprengzeichnungen für Honda BF-Modelle
Für verschiedene Honda Außenbordmotoren stehen entsprechende Explosionszeichnungen zur Verfügung. Dazu gehören unter anderem Modelle wie:
-

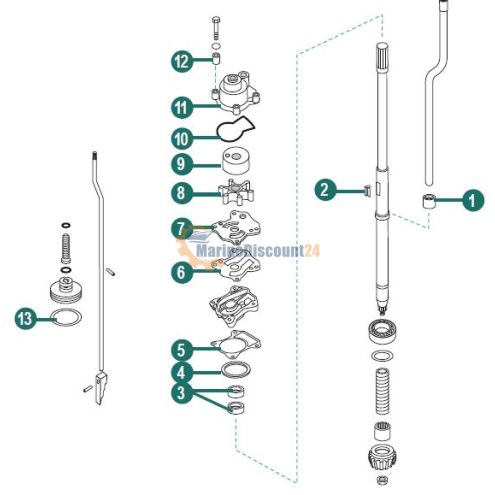

Honda BF25 – BF50
-
Honda BF75AT – BF90AT
Diese Darstellungen helfen dabei, einzelne Komponenten innerhalb des Motorsystems schnell zu identifizieren und korrekt zuzuordnen.
